Merakit Monitor

     Kesiapan Alat kerja dan Komponen  LCD monitor

Komponen LCD Monitor  beserta perlengkapan untuk perakitan dipersiapkan lebih dulu untuk memudahkan perakitan. Perlengkapan yang disiapkan terdiri dari:

·         Komponen LCD monitor

·         Kelengkapan komponen seperti kabel, sekrup, jumper, baut dan sebagainya

·         Buku manual dan referensi dari komponen

·         Alat bantu berupa obeng ( - dan + ), pinset , tang dan gelang anti static



1.1     Keselamatan Kerja dan Komponen

Tindakan pengamanan diperlukan untuk menghindari masalah seperti kerusakan komponen yang disebabkan oleh muatan listrik statis, jatuh, panas berlebihan atau tumpahan cairan. Untuk mencegah kerusakan komponen karena listrik statis, dapat dilakukan dengan beberapa cara, antara lain adalah :

·         Menggunakan gelang anti statis.

·         Tidak menyentuh langsung komponen elektronik, konektor atau jalur rangkaian tetapi memegang pada badan logam atau plastik yang terdapat pada komponen.

1.5 Gambar Bagian – bagian komponen LCD monitor dan kelengkapanya

Gbr. adaptor LCD Monitor

Gbr. Casing bagian depan

Gbr. Casing bagian belakang

Gbr. Speaker

Gbr. kaki LCD Monitor & pengunci kaki LCD Monitor

Gbr. LCD

Gbr. Inverter

Gbr. MainBoard LCD Monitor

1.6  Perakitan

Langkah-langkah dalam perakitan LCD Monitor antara lain adalah :

a)      Memasang PCB Switch menu pada casing bagian depan

b)      Memasang LCD pada casing bagian depan

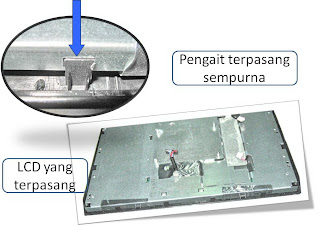

§ Pertama perhatikan lubang pengunci pada LCD, posisinya harus sejajar degan penguncinnya yang terletak pada casing bagian depan

§ Pastikan semua sisi pengaitnya pada posisi yang tepat kemudian pastikan penguncinya terkait dengan sempurna dengan cara menekan penguncinnya.

§ Setelah semua pengunci terkait sempurna untuk lebih kuat pasang scrup nya juga.

c) Setelah itu kita memasang Speaker nya. Pastikan jangan terbalik untuk posisi Right dan Leftnya

d) Setelah pemasangan speaker, pemasangan selanjutnya adalah Mainboard LCD

e) Pemasangan yang berikutnya adalah Modul Inverter

f)      Setelah semua terpasang dengan sempurna maka hubungkan antara Mainboard LCD ,  Inverter , LCD , dan Switch menu dan speaker dalam hal ini  kita harus lebih teliti supaya tidak salah menghubungkan

g)      Setelah semua soket penghubung antar modul terpasang maka tingggal merapikan perkabelan dan menutup dengan casing penutup yang terbuat dari plat hal ini supaya sinyal video tidak terganggu oleh sinyal – sinyal  dari luar

Jangan lupa untuk connector VGA nya harus di baut dengan baut DB

h)      Setelah semua terpasang dengan benar maka tinggal memasang casing belakangnya kemudian dilanjutkan memasang  kaki LCD monitor tidak lupa pada kaki LCD monitor terdapat LOCk harus dipasang

Menutup dengan casing belakang

Memasang kaki monitor

Yang terakhir mengunci kaki monitor LCD

Jadilah 1 unit LCD monitor

1.7  Pengujian

LCD Monitor  yang baru selesai dirakit dapat diuji dengan menghidupkan LCD Proyektor tanpa atau dihubungkan ke perangkat luar Misalnya Personal Computer

Cara melakukan pengujian dengan tanpa dihubungkan dengan perangkat luar sebagai berikut:

1. Hubungkan adaptor  terminal in DC 12V LCD Monitor dan jeck AC  ke jaringan PLN.
2. Hidupkan LCD Monitor. Perhatikan tampilan LCD Monitor pada saat dihidupkan akan muncul tampilan logo NECSMK. Lalu akan berlanjut ke mode background.
3. Tekan tombol pada panel LCD Monitor, cek apakah semua tombol menu berfungsi dengan baik dan tidak.
4. Bila semua pengecekan diatas sudah dilakukan dan berjalan dengan baik, matikan LCD Proyektor dan cabut kabel AC in dari jaringan PLN.

Cara melakukan pengujian dengan dihubungkan dengan perangkat luar sebagai berikut:

1. Hubungkan adaptor  terminal in DC 12V LCD Monitor dan jeck AC  ke jaringan PLN.
2. Hubungkan input Video dan  Audio LCD Monitor ke perangkat luar misal PC.
3. Hidupkan LCD Monitor. Perhatikan tampilan LCD Monitor  pada saat dihidupkan akan muncul tampilan logo NECSMK. Lalu akan Muncul tampilan desktop dari komputer
4. Cek juga apakah sinyal audio dari CPU terdengar dari speaker internal LCD Monitor atau tidak. Bila kurang keras, atur volume LCD Monitor dengan atau tombol switch. Menu volume.
5. Tekan tombol pada panel LCD Monitor, cek apakah semua tombol berfungsi dengan baik dan tidak.
6. Bila semua pengecekan diatas sudah dilakukan dan berjalan dengan baik, matikan LCD Monitor dan cabut kabel AC in dari jaringan PLN.

1.8 Pengujian dengan Software

Menggunakan software TFT patern untuk mengetahui baik warna maupun garis yang dihasilkan tidak mengalami cacat
Cara menggunakan :

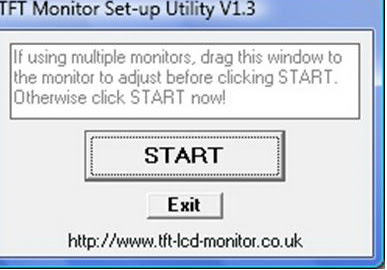

Double klik file TFT patern yang berexteni ZIp
Klik start maka akan ada beberapa menu pilihan pengetesan

Pengetesan dengan Vertical Lines

Pengetesan dengan Horisonal Lines

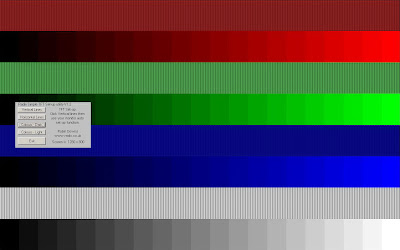

Pengetesan dengan Colour Dark
